담금질·뜨임·풀림·불림 차이: 강철 열처리 4가지 쉽게 정리
이 글은 AI의 도움을 받아 원문을 번역한 글입니다. 전문 용어와 수식은 원문과 함께 확인해 주세요.

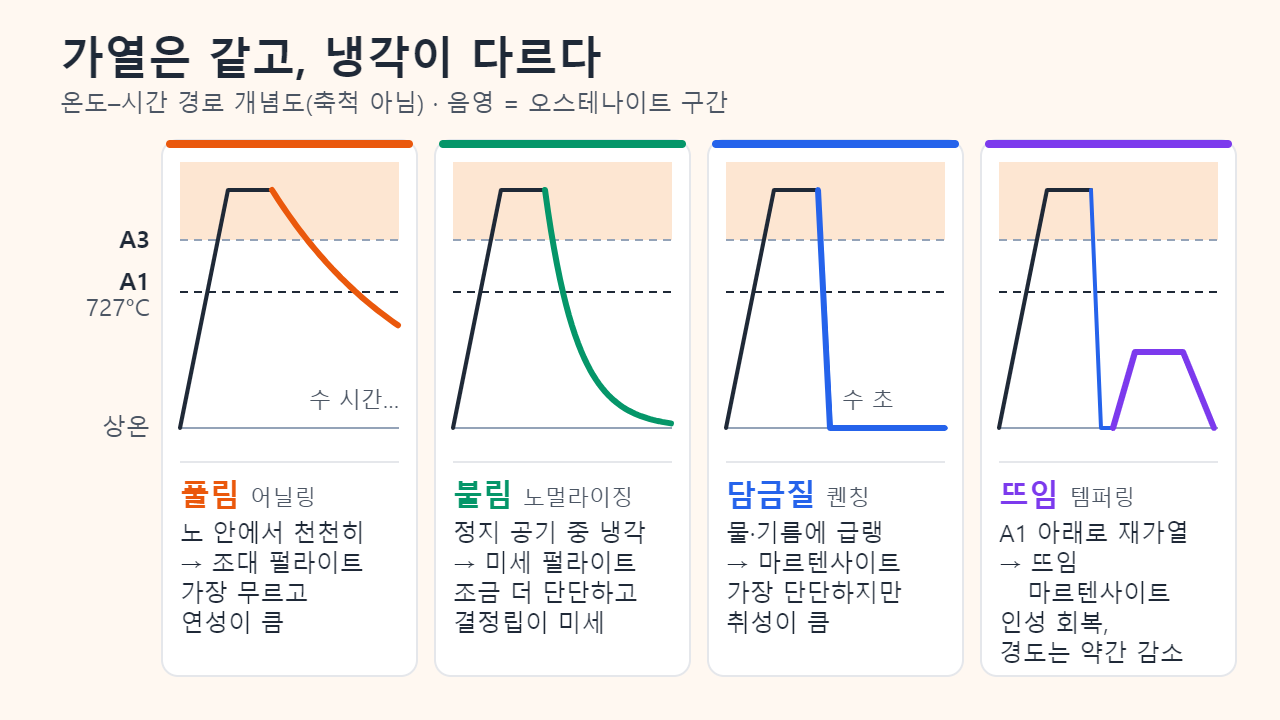

담금질·뜨임·풀림·불림은 강철을 가열했다 식혀 성질을 바꾸는 열처리이며, 넷을 가르는 핵심은 가열한 뒤 어떻게 식히느냐입니다. 풀림·불림·담금질은 먼저 강을 오스테나이트가 될 때까지 가열합니다. 그다음 풀림은 노 안에서 천천히 식혀 가장 무르게 만들고, 불림은 공기 중에서 식혀 조금 더 단단하고 미세한 조직을 얻으며, 담금질은 물이나 기름에 급랭해 단단하지만 깨지기 쉬운 마르텐사이트를 만듭니다. 뜨임은 담금질의 후속 처리로, 727°C 아래로 다시 가열해 경도를 일부 내주는 대신 인성(질긴 성질)을 되찾습니다.
열처리 원리: 오스테나이트와 727°C(A1 변태점)
강철은 철에 소량의 탄소가 들어간 합금입니다. 철은 온도에 따라 결정 구조가 바뀌고, 고온 구조는 상온 구조보다 탄소를 훨씬 많이 녹입니다. 네 가지 열처리는 모두 이 차이를 이용합니다. 알아 둘 상과 조직은 다음과 같습니다.
- 페라이트(α): 체심입방(BCC) 구조의 철로 상온에서 안정하고, 탄소를 최대 약 0.022wt%(질량%)만 녹입니다. 무르고 연성이 좋습니다.
- 오스테나이트(γ): 면심입방(FCC) 구조의 철로 고온에서 안정하며, 탄소를 최대 2.14wt%까지 녹입니다.
- 시멘타이트(Fe3C): 탄소를 약 6.7wt% 포함한 철 탄화물로, 단단하지만 취성이 큽니다.
- 펄라이트: 단일 상이 아니라 페라이트와 시멘타이트의 얇은 판이 번갈아 겹친 층상 조직으로, 오스테나이트를 천천히 식힐 때 생깁니다.
- 마르텐사이트: 오스테나이트가 너무 빨리 식어 탄소가 빠져나가지 못할 때 생기는 비평형 조직입니다.

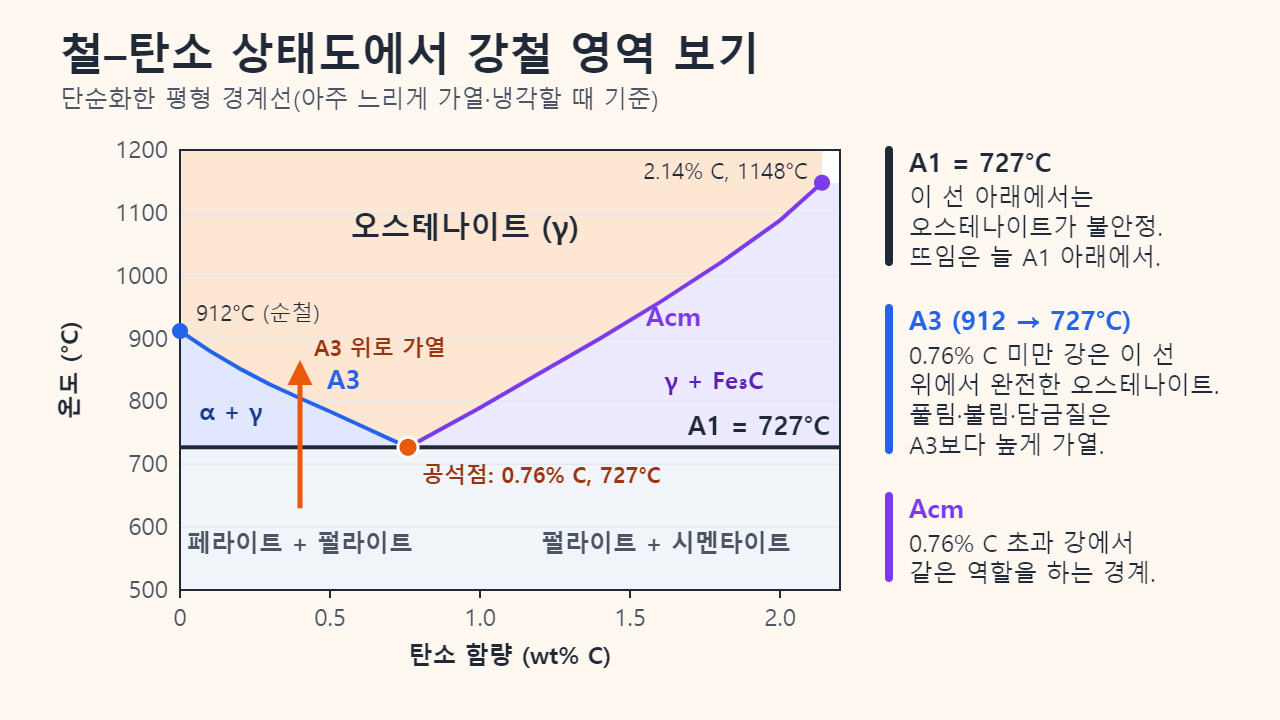

철–탄소 상태도에서 가장 중요한 선은 727°C의 A1선, 즉 공석 온도입니다. 탄소가 0.76wt%인 공석 조성의 강은 이 선을 지나 천천히 식으면 전부 펄라이트가 됩니다(자료에 따라 0.77wt%나 약 0.8wt%로 표기). 구조용·기계용 강 대부분은 탄소가 이보다 적은 아공석강이며, A3선 위로 가열해야 완전한 오스테나이트가 됩니다. A3선은 순철의 912°C에서 0.76wt% C의 727°C까지 내려가고, 탄소가 더 많은 과공석강에서는 같은 역할을 하는 Acm선이 2.14wt% C, 1148°C까지 올라갑니다.
열처리의 기본 순서는 늘 같습니다. 먼저 오스테나이트를 만들고(뜨임만은 A1 아래에 머뭅니다), 그다음 냉각 속도가 최종 조직을 정합니다.
담금질(퀜칭) 원리: 탄소를 가둬 마르텐사이트 만들기
담금질은 경화 처리라고도 합니다. 강을 오스테나이트 온도 범위에서 충분히 유지해 조직을 균일하게 만든 뒤, 물·소금물·기름 같은 냉각제로 그 강의 임계 냉각 속도보다 빠르게 식힙니다. 이렇게 빨리 식으면 탄소가 확산해 펄라이트를 만들 틈이 없습니다. 대신 원자 확산 없이 철 격자 구조만 바뀌는 무확산 변태가 일어나, 탄소가 과포화 상태로 갇힌 체심정방(BCT) 결정, 즉 마르텐사이트가 생깁니다.
마르텐사이트는 그 강에서 얻을 수 있는 가장 단단하고 강한 상태지만, 담금질 직후에는 취성이 크고 내부 응력도 많이 남습니다. 냉각이 너무 격렬하거나 단면이 급변하거나 모서리가 날카로우면 변형과 담금질 균열이 생기기 쉬워서, 담금질한 부품을 뜨임 없이 쓰는 일은 거의 없습니다. 냉각제는 강의 경화능에 맞춰 고릅니다. 보통 탄소강은 물이나 소금물로 강하게 식혀야 하지만, 합금강은 더 완만한 기름 냉각으로도 경화됩니다.
뜨임(템퍼링)이란? 경도를 내주고 인성을 얻는 처리
뜨임은 담금질한 강을 A1보다 낮은 온도로 다시 가열해 유지한 뒤 식히는 처리입니다. 오스테나이트 범위로 돌아가지 않으므로 담금질 효과가 지워지지는 않습니다. 대신 갇힌 탄소가 미세한 탄화물로 석출되고 내부 응력이 풀리며 조직이 서서히 회복됩니다. 보통 탄소강은 뜨임 온도가 높을수록 경도가 꾸준히 떨어지고 인성이 좋아집니다. 반면 크롬(Cr), 몰리브덴(Mo), 바나듐(V)처럼 탄화물을 잘 만드는 원소가 든 강은 높은 온도에서 합금 탄화물이 석출되며 경도가 다시 오르기도 하는데, 이를 2차 경화라고 합니다.

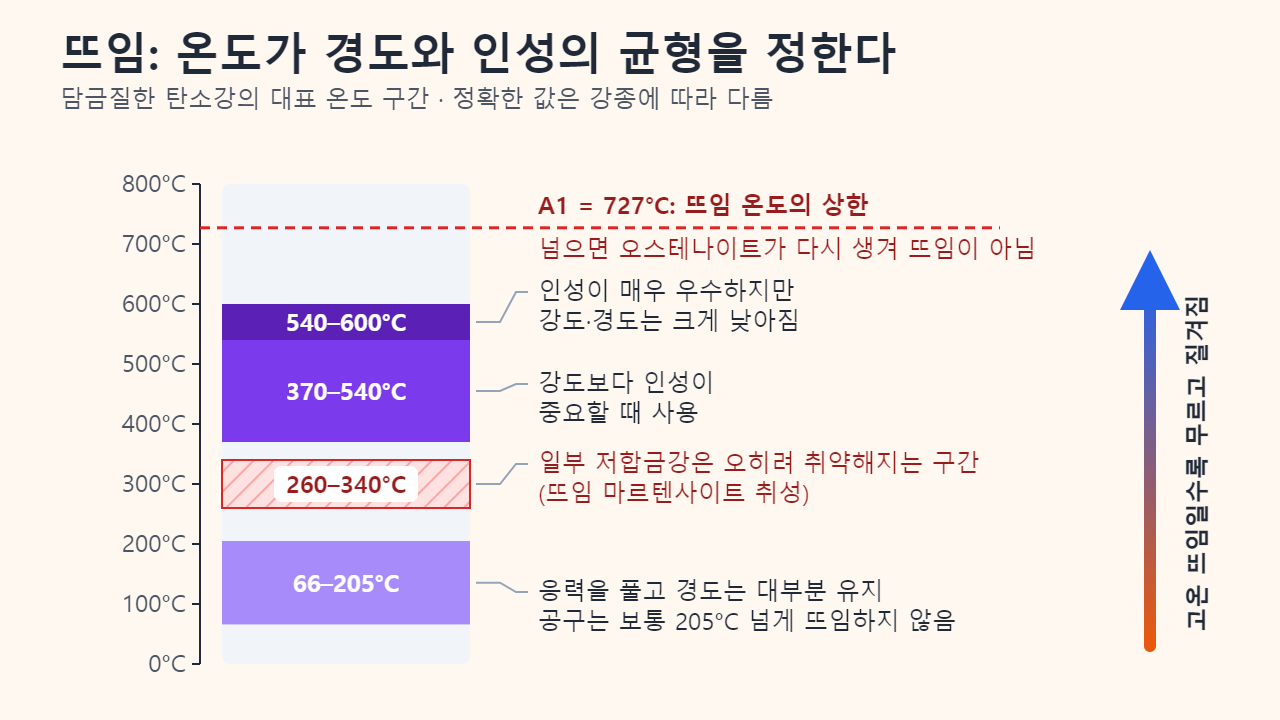

구간별 특징은 다음과 같습니다(정확한 온도는 강종마다 다릅니다).
- 약 66~205°C: 경도를 대부분 유지하면서 응력만 풉니다. 인성보다 강도가 중요한 공구는 보통 205°C를 넘겨 뜨임하지 않습니다.
- 약 260~340°C: 일부 저합금강은 이 구간에서 오히려 연성이 떨어져 잘 깨지므로 피합니다(저온 뜨임 취성 또는 뜨임 마르텐사이트 취성).
- 370~540°C: 강도보다 인성이 중요할 때 고릅니다.
- 540~600°C: 인성은 매우 뛰어나지만 강도와 경도가 크게 낮아집니다.
풀림과 불림 차이: 가열은 같고 냉각만 다르다
풀림과 불림은 모두 강을 오스테나이트화한 뒤 다시 펄라이트(일부 페라이트나 시멘타이트 포함)로 변태시키므로, 일반 탄소강에서는 둘 다 마르텐사이트를 만들지 않습니다. 차이는 열이 빠져나가는 속도입니다.
완전 풀림(어닐링)은 강을 아주 천천히 식힙니다. 보통 전원을 끈 노 안에 두거나(노냉) 뜨거운 모래 속에 묻습니다. 조대한 펄라이트가 생겨 강도와 경도가 그 강에서 가장 낮은 상태가 되므로, 절삭 가공이나 냉간 성형에 알맞습니다. 불림(노멀라이징)은 뜨거운 부품을 노에서 꺼내 정지 공기 중에서 식힙니다(공랭). 냉각이 더 빨라 펄라이트가 미세해지고 부품 전체의 조직이 고르게 되므로, 풀림한 강보다 조금 더 단단하고 강합니다. 불림은 풀림보다 비용이 적게 들고, 그 상태로도 절삭 가공에 충분할 때가 많습니다.
'풀림'은 여러 처리를 아우르는 말이기도 합니다. 중간 풀림과 응력 제거 풀림은 A1 아래에서 진행해 냉간 가공으로 단단해진 강을 무르게 하거나 잔류 응력을 풀고, 구상화 풀림은 A1 부근에서 오래 유지해 시멘타이트를 작은 공 모양으로 바꿔 고탄소강을 깎기 쉽게 만듭니다.
열처리 종류 한눈에 비교: 가열·냉각·조직·용도
| 처리 | 가열 | 냉각 | 결과 조직 | 효과 | 주요 목적 |
|---|---|---|---|---|---|
| 완전 풀림 | 오스테나이트 영역까지(0.76% C 미만 강은 A3 위) | 노 안에서 아주 천천히(노냉) | 조대 펄라이트(+페라이트 또는 시멘타이트) | 가장 무르고 연성이 큼 | 절삭 가공, 냉간 성형 |
| 불림 | 오스테나이트 영역까지 | 정지 공기 중(공랭) | 미세 펄라이트, 균일한 결정립 | 풀림보다 조금 더 단단하고 강함 | 단조·압연 부품의 조직 미세화 |
| 담금질(경화) | 오스테나이트 영역까지 | 임계 냉각 속도보다 빠르게: 물, 소금물, 기름 | 마르텐사이트 | 가장 단단하지만 취성이 큼 | 경화의 첫 단계 |
| 뜨임 | A1(727°C) 아래 | 보통 공기 중 | 뜨임 마르텐사이트 | 경도 일부 감소, 인성 회복 | 담금질한 부품을 쓸 수 있게 만듦 |
예시: AISI 1040 봉 하나로 네 가지 결과 만들기
NASA 기술 보고서 서버에 공개된 퍼듀 대학교의 열처리 실습 자료는 탄소를 약 0.40% 함유한 미국 강종 AISI 1040(KS SM40C와 비슷)으로 네 가지 처리를 모두 해 봅니다.
- 모든 시편을 이 강의 A3보다 높은 1650°F(약 899°C)로 가열해 약 1시간 유지합니다(풀림 시편은 두께 1인치당 1시간).
- 풀림: 노의 전원을 끄고 시편을 노 안에서 그대로 식힙니다.
- 불림: 시편을 꺼내 금속 그레이팅(철망 받침) 위에서 정지 공기 중에 식힙니다.
- 담금질: 시편을 차가운 물에 재빨리 담그고 계속 흔들어, 수증기 거품이 표면을 감싸 단열막이 되지 않게 합니다.
- 뜨임: 담금질한 시편을 900°F(약 482°C)로 다시 가열해 1시간 유지한 뒤 공기 중에서 식힙니다.

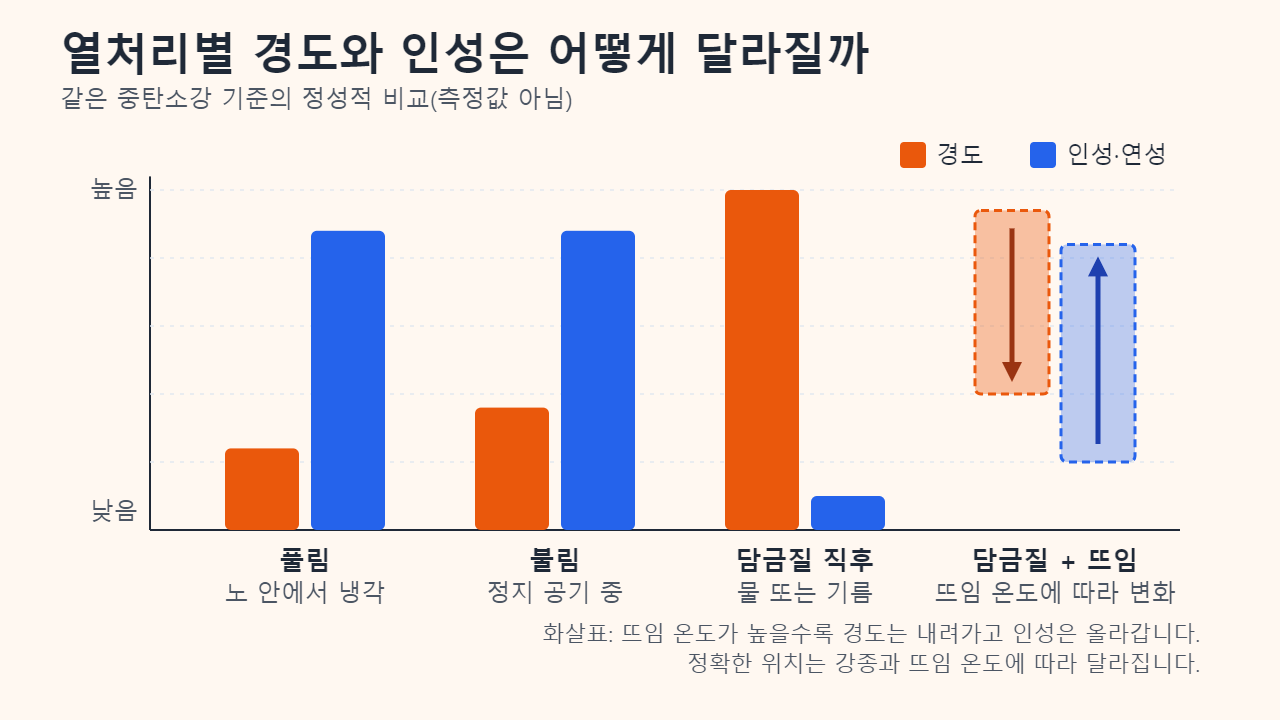

각 시편의 로크웰 경도(C 스케일)를 재면 그림 4와 같은 순서가 나와야 합니다. 풀림 시편이 가장 무르고, 불림 시편이 조금 더 단단하며, 담금질만 한 시편이 가장 단단하고, 뜨임 시편은 담금질 시편보다 낮은 값을 보입니다. 단, 이는 이론상 예상 순서이며 자료에 측정값은 없습니다.
자주 묻는 질문
뜨임과 풀림은 같은 처리인가요?
아닙니다. 뜨임은 담금질한 강을 A1 아래에서 처리하므로 담금질로 얻은 경도를 상당 부분 유지합니다. 완전 풀림은 오스테나이트를 다시 만든 뒤 천천히 식혀, 이전의 경화를 지우고 가장 무른 상태로 되돌립니다.
담금질한 강을 바로 쓰면 안 되나요?
담금질 직후의 마르텐사이트는 단단하지만 취성이 크고 내부 응력도 커서, 사용 중은 물론 그냥 놓아두기만 해도 균열이 생길 수 있습니다. 그래서 낮은 온도로라도 곧바로 뜨임하는 것이 일반적입니다.
불림한 강이 풀림한 강보다 단단한가요?
네, 조금 더 단단합니다. 공랭이 노냉보다 빨라 펄라이트가 미세해지기 때문입니다. 그래도 담금질한 강보다는 훨씬 무릅니다.
공기 중에서 식혀도 강이 경화될 수 있나요?
보통 탄소강이라면 공랭은 경화가 아니라 불림입니다. 예외는 공랭 경화형 공구강으로, 합금 원소가 변태를 크게 늦춰 정지 공기 중에서 식혀도 임계 냉각 속도를 넘어 경화됩니다.
참고 자료: 워싱턴 대학교 MSE 170 강의 노트: Fe–C 상태도; E. L. Widener(퍼듀 대학교), 「Heat-Treating of Materials」, NASA 기술 보고서 서버; H. K. D. H. Bhadeshia, 「Tempered Martensite」, 케임브리지 대학교; 위키백과(영문): Tempering (metallurgy)
함께 읽으면 좋은 글
본문의 이해를 돕기 위해 제작한 설명용 삽화입니다.
