材料工程 · 2026/10/14

淬火、回火、退火、正火的区别：钢的热处理“四把火”详解

本文在AI辅助下由原文翻译而成。请结合原文核对专业术语和公式。

退火、正火、淬火、回火是钢热处理中最基本的“四把火”，都通过加热改变钢的组织，区别主要在于加热后如何冷却。前三种都要先把钢加热到奥氏体区：退火随炉缓慢冷却，得到最软的组织；正火出炉后在静止空气中冷却，组织更细、略硬一些；淬火则投入水或油中急冷，得到硬而脆的马氏体。回火是淬火的后续工序：把淬火钢重新加热到727°C以下，用一部分硬度换回韧性。

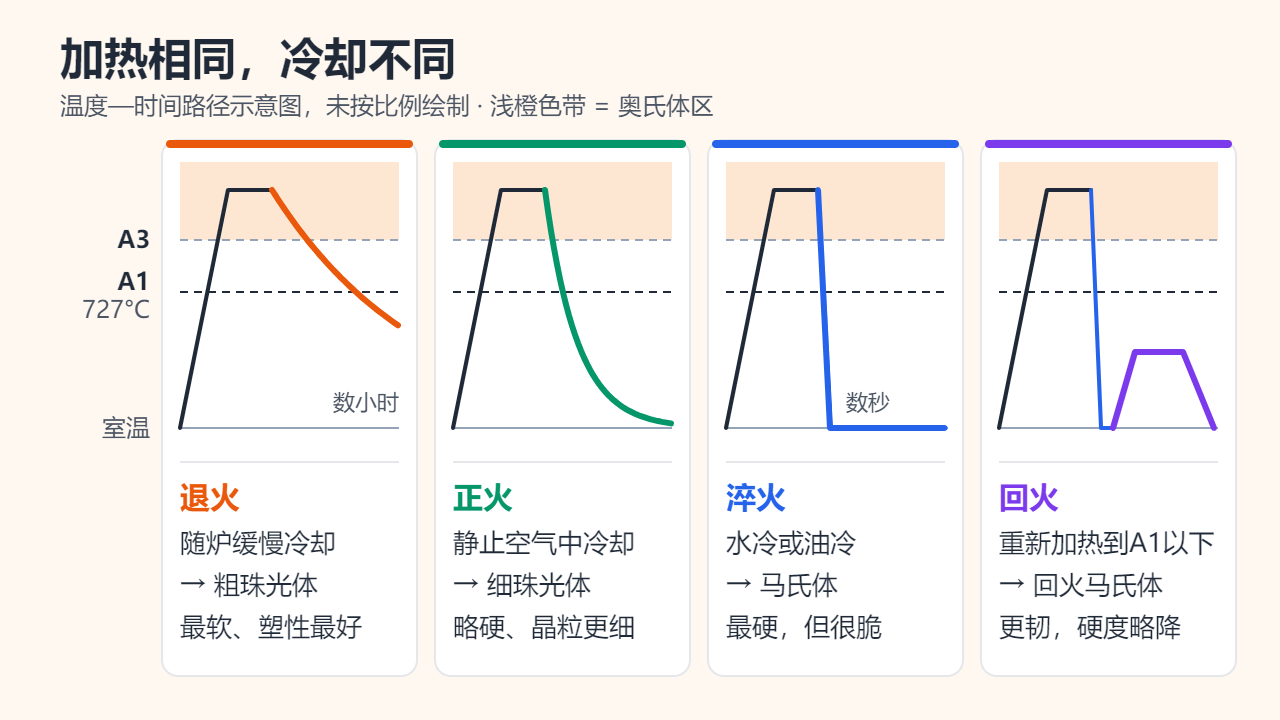

四个面板的温度—时间示意曲线：退火随炉缓慢冷却，正火在静止空气中较快冷却，淬火几乎瞬间降温，回火则把淬火钢重新加热到A1线（727°C）以下。 — 图1. 用温度—时间曲线看四种热处理。退火、正火、淬火的加热过程相同，区别只在冷却方式；回火是把淬火钢重新加热到A1（727°C）以下。

热处理为什么能改变钢：奥氏体与727°C这条线

钢是含少量碳的铁。铁的晶体结构随温度改变，高温结构能溶解的碳远多于室温结构，各种热处理利用的正是这种“溶碳能力”的落差。先认识几种组织：

铁素体（α）：体心立方结构的铁，室温下稳定，最多只能溶解约0.022 wt%的碳，质软、塑性好。
奥氏体（γ）：面心立方结构的铁，高温下稳定，最多可溶解2.14 wt%的碳。
渗碳体（Fe₃C）：含碳约6.7 wt%的碳化铁，硬而脆。
珠光体：不是单一的相，而是铁素体与渗碳体薄片交替叠成的层状组织，在奥氏体缓慢冷却时形成。
马氏体：奥氏体冷却太快、碳来不及扩散出去时形成的非平衡组织。

铁碳相图上最关键的是727°C的A1线，也就是共析线。含碳0.76 wt%的共析钢缓慢冷却穿过这条线时，会全部转变为珠光体（国内教材多取0.77 wt%，也有资料取0.8 wt%）。含碳更低的亚共析钢——大多数结构钢和机械用钢都属于这一类——要加热到另一条线A3以上，才能完全奥氏体化。A3线从纯铁的912°C一路下降到0.76 wt% C处的727°C；含碳更高的过共析钢，对应的边界是Acm线，它一直升到2.14 wt% C、1148°C（国内教材多取2.11 wt%）。

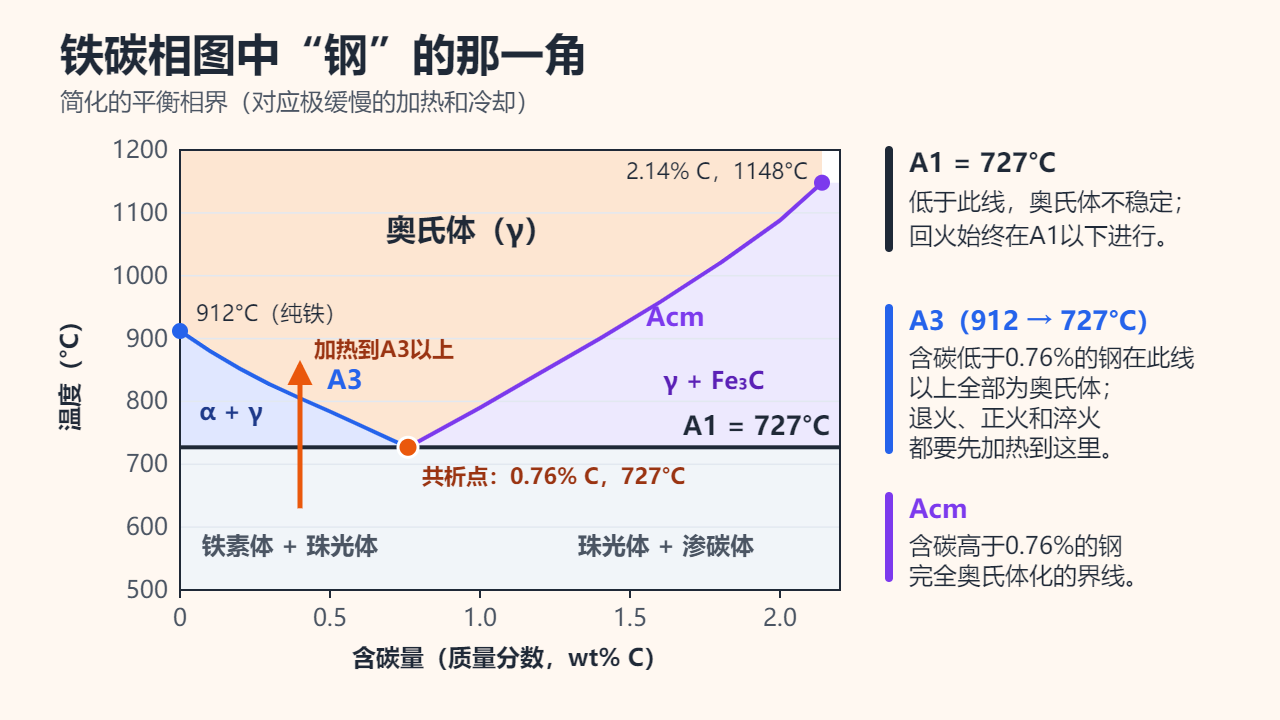

简化的铁碳相图，含碳量0–2.2 wt%、温度500–1200°C：标出奥氏体区，A3线从912°C下降到0.76% C、727°C的共析点，Acm线上升到2.14% C、1148°C，以及727°C的水平A1线。 — 图2. 简化的铁碳相图（钢的部分）。A1是727°C的共析线；A3线和Acm线标出钢完全奥氏体化的温度。

所以热处理的思路始终如一：先得到奥氏体（回火则始终停在A1以下），再由冷却速度决定它变成什么。

淬火原理：把碳“困”在马氏体里

淬火时先让钢在奥氏体温度区间保温，使组织均匀，再以超过临界冷却速度的速度冷却，常用的冷却介质有水、盐水和油。冷速这么快，碳原子来不及扩散出去形成珠光体，铁的晶格只能通过无扩散相变直接改变结构，生成马氏体——碳在铁中的过饱和间隙固溶体，晶格为体心四方（BCT）。

马氏体是同一种钢所能达到的最硬、强度最高的状态，但淬火态马氏体很脆，内部还残留着很大的内应力。淬火过于激烈，或零件截面突变、尖角多，都容易引起变形乃至淬火裂纹，所以淬火件几乎都要回火后才能使用。淬火介质要与钢的淬透性匹配：普通碳素钢需要水或盐水这类激烈的淬火，合金钢则可以在较温和的油中淬硬。

回火是什么：用一部分硬度换回韧性

回火是把淬火钢重新加热到A1以下的某个温度，保温后再冷却。钢不会回到奥氏体区，所以淬火硬化的效果不会被抹掉；被困住的碳以细小碳化物的形式析出，内应力释放，组织逐步回复。对普通碳素钢来说，回火温度越高，硬度下降越多，韧性越好。含铬、钼、钒等强碳化物形成元素的合金钢则不同：在较高温度回火时合金碳化物析出，硬度反而回升，这叫二次硬化。

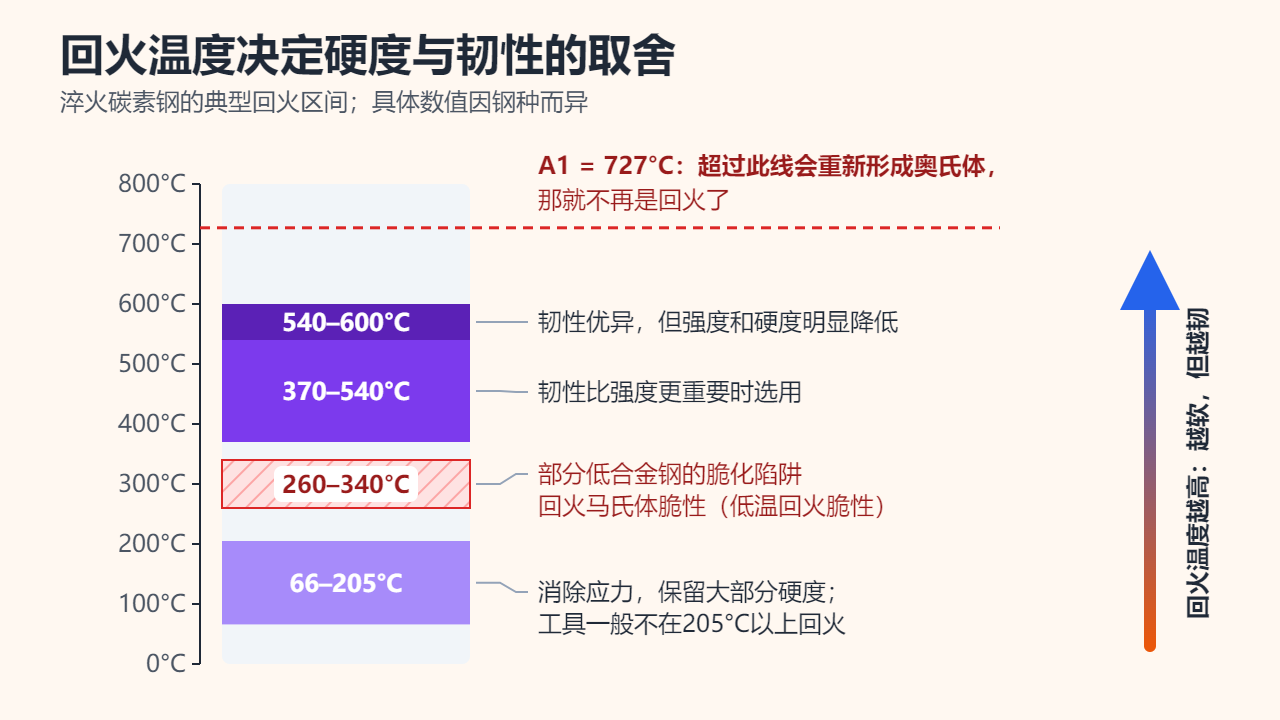

0–800°C竖向温度刻度上的回火区间：66–205°C保留大部分硬度，用于工具；260–340°C是部分低合金钢的脆化区；370–540°C侧重韧性；540–600°C韧性优异但强度明显降低；A1（727°C）是上限。 — 图3. 淬火碳素钢的典型回火温度区间。回火温度越高，牺牲的硬度越多，换来的韧性也越多；超过A1（727°C）就不再是回火了。

淬火碳素钢常见的回火温度区间如下（具体数值因钢种而异）：

约66–205°C：消除应力，同时保留大部分硬度。对强度要求高于韧性的工具，一般不在205°C以上回火。
约260–340°C：部分低合金钢在这个区间塑性下降、变脆（回火马氏体脆性，国内常称第一类回火脆性或低温回火脆性），通常要避开。
370–540°C：韧性比强度更重要时选用。
540–600°C：韧性优异，但强度和硬度明显下降。

国内常说的“调质”，就是淬火加高温回火，让零件兼顾强度和韧性。

退火和正火的区别：加热一样，冷却不同

退火和正火都是先奥氏体化，再让钢转变回珠光体（外加一部分铁素体或渗碳体），所以对普通碳素钢来说两者都不会产生马氏体，区别只在于散热的快慢。

完全退火让钢极其缓慢地冷却，通常是关掉炉子随炉冷却，或埋进热砂中。奥氏体转变为片层较粗的珠光体，强度和硬度最低，最适合切削加工和冷成形。正火则把热的工件从炉中取出，在静止空气中冷却。冷却更快，珠光体更细，整个零件的组织也更均匀，所以正火钢比退火钢略硬、强度略高。正火的成本比退火低，所得组织往往也能满足切削加工的需要。

另外，“退火”也是个统称：中间退火（再结晶退火）和去应力退火都在A1以下进行，用来软化冷加工后的钢或消除残余应力；球化退火则在A1附近长时间保温，把渗碳体变成细小的球粒，让高碳钢更容易切削。

淬火、回火、退火、正火对比表

工艺	加热	冷却	得到的组织	效果	典型用途
完全退火	加热到奥氏体区（含碳低于0.76%的钢需高于A3）	随炉极缓慢冷却	粗珠光体（加铁素体或渗碳体）	最软、塑性最好	切削加工、冷成形
正火	加热到奥氏体区	静止空气中冷却	细珠光体、晶粒均匀	比退火略硬、强度略高	细化锻件、轧材的组织
淬火	加热到奥氏体区	快于临界冷却速度：水、盐水或油	马氏体	最硬，但脆	提高硬度的第一步
回火	A1（727°C）以下	一般空冷	回火马氏体（温度高时为回火托氏体、索氏体）	损失部分硬度，恢复韧性	让淬火件达到可用状态

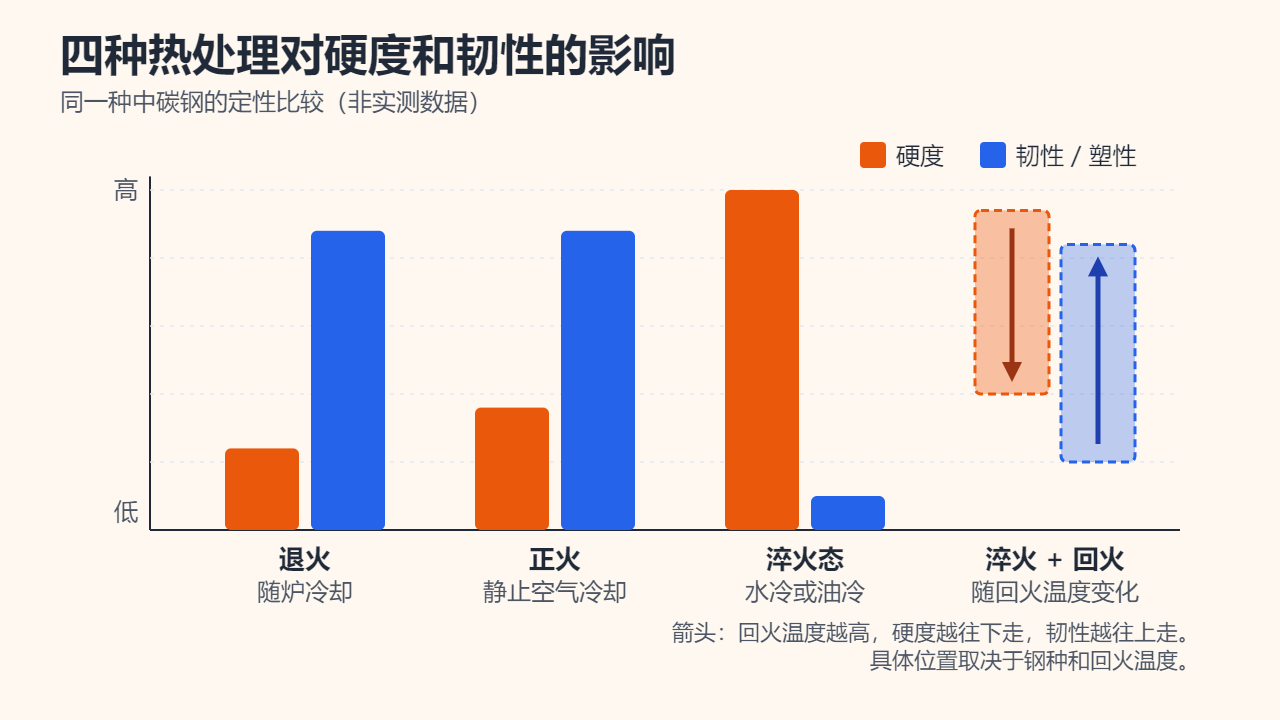

硬度与韧性的定性柱状图：退火钢和正火钢硬度低、韧性高；淬火态钢硬度最高、韧性最低；淬火加回火的钢处在一个范围内，位置由回火温度决定。 — 图4. 同一种中碳钢经不同处理后的定性排序（非实测数据）。淬火把硬度推到最高，代价是韧性；回火则让钢在硬度与韧性之间往回调。

实例：同一根AISI 1040钢棒，四种结果

普渡大学的一份教学实验讲义（收录于NASA技术报告服务器）以AISI 1040为例安排了这四种处理。这是一种含碳约0.40%的普通碳素钢，成分与我国的40钢相近（近似对应，并非同一标准）。步骤如下：

所有试样加热到1650°F（约899°C），高于这种钢的A3，保温约1小时。
退火：关掉炉子，让试样随炉冷却。
正火：取出试样，放在金属格栅上，在静止空气中冷却。
淬火：把试样投入冷水并不断搅动，以免蒸汽泡包裹表面、阻碍散热。
回火：把一块淬火后的试样重新加热到900°F（约482°C），保温1小时后空冷。

讲义只要求测量并记录洛氏硬度，没有给出实测数值；按原理，结果应与图4一致：退火最软，正火略硬，淬火态最硬，回火试样低于淬火态。

常见问题

回火和退火是一回事吗？

不是。回火针对淬火后的钢，温度始终低于A1，因此能保留大部分淬火硬度。完全退火则要重新奥氏体化再缓慢冷却，会抹掉之前的硬化效果，让钢回到最软的状态。

钢淬火后为什么不能直接用？

淬火态马氏体硬而脆，内应力也大，零件可能在使用中开裂，甚至放在工作台上就裂开。所以淬火件通常要及时回火，哪怕只是低温回火。

正火的钢比退火的钢硬吗？

略硬一点。空冷得到的珠光体更细，所以正火钢的硬度和强度稍高，但仍然比淬火钢软得多。

空冷也能把钢淬硬吗？

对普通碳素钢来说，空冷就是正火，不会淬硬。例外是空淬工具钢：较多的合金元素显著推迟了组织转变，使临界冷却速度低到静止空气也能达到。

参考资料：华盛顿大学MSE 170讲义：Fe–C体系；E. L. Widener（普渡大学）《Heat-Treating of Materials》，NASA技术报告服务器；H. K. D. H. Bhadeshia《Tempered Martensite》，剑桥大学；英文维基百科：Tempering (metallurgy)。
