취성이란? 인성·연성과의 차이와 샤르피 시험 해석

  •

취성은 파괴 전에 소성변형이 적게 나타나는 성질이고, 인성은 파괴될 때까지 에너지를 흡수하는 능력입니다. 연성은 파괴 전 변형 능력을 뜻합니다. 이 글에서는 인성·취성·연성의 차이와 샤르피 충격 시험을 읽는 방법을 정리합니다.

취성이란? 인성·연성과의 차이와 샤르피 시험 해석 — 개념 설명 그림
개념 설명 그림

강도와 경도도 헷갈린다면 강도·경도 비교 글을, 곡선의 기본 용어는 응력–변형률 곡선 설명을 함께 읽어보세요.

1. 인성과 취성의 기본 개념

1.1 인성(Toughness)이란?

인성은 재료가 파괴될 때까지 에너지를 흡수하는 능력입니다. 인장 시험의 응력–변형률 곡선에서 파단까지의 면적은 단위 부피당 흡수 에너지를 나타냅니다. 인성은 강도와 변형 능력을 함께 반영하므로, 연신율만으로 판단할 수 없습니다.

  • 특징:
    • 높은 연성(ductility): 연성이 높은 재료는 외부 하중이 가해졌을 때 신장되거나 휘어지는 능력이 뛰어나며, 탄소강과 같은 금속류에서 자주 볼 수 있습니다.
    • 강도와 변형 능력의 조합: 큰 변형이 가능하더라도 강도가 매우 낮으면 파단까지 흡수하는 에너지가 크지 않을 수 있습니다.
    • 평가 조건 확인: 인장 시험의 인성, 충격 시험의 흡수 에너지, 균열이 있는 시험편의 파괴인성은 서로 다른 평가량입니다. 시험 방법과 조건을 구분해서 읽어야 합니다.
  • 인성 평가 요소:
    • 재료의 연신율과 단면 축소율
    • 충격 하중에 대한 저항력
    • 균열 발생 및 전파 특성 분석
  • 대표적인 재료:
    • 금속 재료: 스테인리스강, 저탄소강(연강)
    • 비금속 재료: 고분자(폴리머), 복합재료
    • 응용 분야: 자동차 차체, 구조용 강재, 항공기 동체

1.2 취성(Brittleness)이란?

취성은 파괴 전에 소성변형이 적게 나타나는 성질입니다. 취성 파괴가 일어나기 전에도 탄성변형은 존재할 수 있으므로, “변형이 전혀 없다”는 뜻은 아닙니다. 취성 여부를 강도의 높고 낮음과 동일하게 해석해서도 안 됩니다.

  • 특징:
    • 작은 소성변형 후 파괴: 연성 파괴와 비교할 때 파괴 전 소성변형이 작아, 뚜렷한 변형 경고 없이 파괴될 수 있습니다.
    • 흡수 에너지 확인: 같은 시험 조건에서 낮은 흡수 에너지는 취성 거동을 시사할 수 있으나, 시험편의 크기·노치·온도도 함께 확인해야 합니다.
    • 강도와 취성은 별도 특성: 높은 강도만으로 충격에 강하다고 판단할 수 없으며, 재료의 파괴 전 변형 능력도 살펴봐야 합니다.
  • 취성 평가 요소:
    • 연성-취성 전이 온도(DBTT)
    • 샤르피 및 아이조드 충격 시험 결과
    • 미세 균열 분석 및 파괴 형태 관찰
  • 대표적인 재료:
    • 금속 재료: 주철, 고탄소강
    • 비금속 재료: 세라믹, 유리, 콘크리트
    • 응용 분야: 건축 자재, 반도체 부품, 도자기 제품

2. 인성과 취성의 차이점

아래 표는 개념을 구분하기 위한 요약입니다. 모든 재료의 시험값을 같은 기준으로 단정하는 표는 아닙니다.

구분 인성 취성
변형 특성 연성을 띠며 변형 가능 거의 변형 없이 파괴
충격 저항 높은 에너지 흡수 가능 낮은 에너지 흡수
파괴 방식 연성 파괴 (Ductile Fracture) 취성 파괴 (Brittle Fracture)
주요 적용 사례 자동차 차체, 항공기 구조 세라믹, 유리, 콘크리트

3. 인성과 취성의 측정 방법

재료의 인성과 취성을 평가하기 위해 다양한 시험 방법이 사용됩니다. 가장 일반적으로 사용되는 시험 방법은 다음과 같습니다.

3.1 충격 시험 (Impact Test)

충격 시험은 재료의 인성 및 취성을 평가하는 대표적인 방법입니다. 일반적으로 사용되는 충격 시험에는 샤르피(Charpy) 및 아이조드(Izod) 시험이 있습니다.

  1. 샤르피 충격 시험 (Charpy Impact Test)
    • 시험편 중앙에 V자 노치를 만들고, 일정한 높이에서 해머로 충격을 가하여 파괴 에너지를 측정.
    • 취성이 높은 재료는 노치를 기준으로 갑작스럽게 깨지며, 인성이 높은 재료는 일부 변형 후 파괴됨.
  2. 아이조드 충격 시험 (Izod Impact Test)
    • 시험편을 수직으로 고정한 상태에서 충격을 가함.
    • 플라스틱 및 복합재료의 취성 평가에 주로 사용됨.

측정 기준:

  • 충격 저항 에너지 (Joule 단위)
  • 시험 온도 및 환경 영향

3.2 인장 시험 (Tensile Test)

인장 시험은 재료가 인장 하중을 받을 때의 변형 능력과 강도를 측정하는 방법으로, 취성 여부를 평가할 수 있습니다.

  • 인장 강도 (Ultimate Tensile Strength, UTS)
  • 항복 강도 (Yield Strength)
  • 연신율 (Elongation)

4. 충격 시험 결과 해석법

충격 시험 결과는 재료의 인성과 취성의 수준을 판단하는 중요한 지표가 됩니다. 충격 시험을 통해 재료가 외부 충격 하중을 받을 때의 거동을 분석하고, 특정 환경에서의 안정성을 평가할 수 있습니다. 특히, 재료의 연성-취성 전이 온도를 파악하여 저온 환경에서의 성능을 예측하는 데 유용합니다.

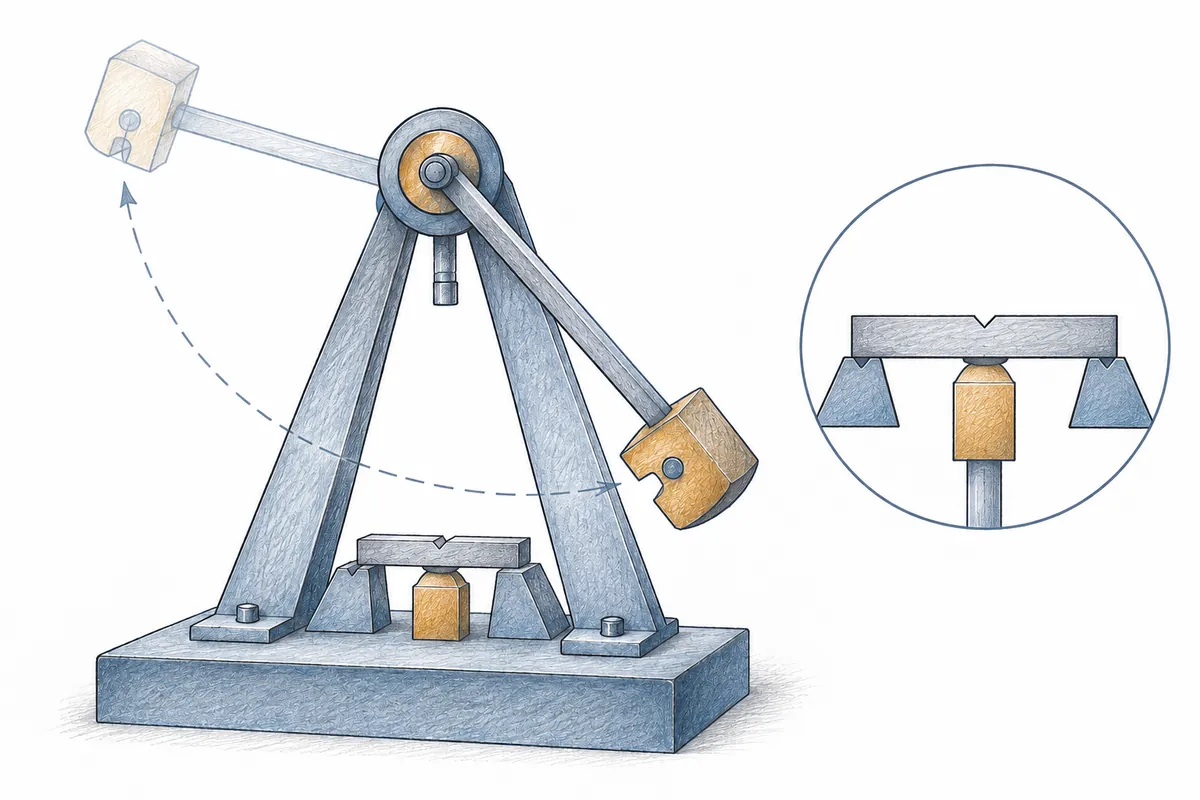

취성이란? 인성·연성과의 차이와 샤르피 시험 해석 — 본문의 핵심 항목을 살펴보는 설명 그림
본문의 핵심 항목을 살펴보는 설명 그림

4.1 샤르피 시험 결과 해석

샤르피 충격 시험에서는 다양한 온도 조건에서 강철 합금이 흡수할 수 있는 에너지를 측정하며, 그 결과를 통해 재료의 거동을 분석할 수 있습니다.

아래 표는 실제 측정값이 아닌 개념적 경향입니다. 흡수 에너지와 온도의 관계는 강종과 시험 조건마다 다릅니다. 출처와 시험편 정보가 없는 숫자로 특정 강의 전이온도를 정할 수 없습니다.

영역 흡수 에너지 경향 파괴 거동
낮은 온도 쪽 하부 선반: 상대적으로 낮음 취성 거동이 지배적일 수 있음
전이 영역 온도에 따른 변화와 산포가 큼 연성·취성 파괴가 혼재할 수 있음
높은 온도 쪽 상부 선반: 상대적으로 높음 연성 거동이 지배적일 수 있음
  • 연성–취성 전이온도(DBTT)는 흡수 에너지, 파면의 전단율 등 선택한 기준으로 정합니다. 파괴 거동이 온도에 따라 바뀐다는 뜻이며, 반드시 상변태나 미세구조 변화가 일어나는 온도라는 뜻은 아닙니다.
  • 일부 페라이트계 강은 저온에서 취성 거동이 두드러지는 전이 특성을 보입니다. 모든 금속과 모든 강종에 같은 전이온도나 같은 곡선을 적용할 수는 없습니다.
  • 이러한 시험은 항공기, 건축 구조물, 자동차 부품 등 저온 환경에 노출될 가능성이 높은 재료의 품질 관리를 위해 필수적입니다.

4.2 인장 시험 결과 해석

시험 항목 연성 재료 취성 재료

시험 항목 연성 거동 취성 거동
항복 강도 연성 여부만으로 단정 불가 취성 여부만으로 단정 불가
연신율 높음 낮음
파단 특성 점진적 변형 급격한 파괴
  • 연성 재료는 하중을 받을 때 점진적으로 변형되며, 파괴 전 상당한 변형을 보입니다.
  • 취성 거동을 보이는 재료는 파괴 전 소성변형이 작을 수 있습니다. 파괴 시점을 단순히 탄성 한계 초과 여부로 판단하지 않습니다.
  • 실험 결과는 재료 설계 시 하중을 받을 환경 조건에 맞는 선택 기준으로 활용됩니다.

5. 산업별 인성과 취성 적용 사례

5.1 자동차 산업

자동차 산업에서는 안전성과 내구성을 위해 인성과 취성의 균형이 매우 중요합니다.

  • 자동차 차체:
    • 자동차 차체는 충돌 시 충격 에너지를 흡수하여 승객을 보호해야 합니다. 이를 위해 알루미늄 합금, 고강도 강판과 같은 인성이 높은 재료가 사용됩니다. 이러한 재료는 변형을 통해 충격을 분산시키고, 차량의 구조적 무결성을 유지합니다.
    • 적용 사례: 현대, 테슬라 등 주요 자동차 제조업체에서는 차체 설계에 고인성 재료를 사용하여 충돌 테스트 성능을 향상시키고 있습니다.
  • 엔진 블록:
    • 엔진 블록은 고온, 고압의 환경에서 안정적인 성능을 유지해야 합니다. 이를 위해 주철(Cast Iron)과 같은 취성 재료가 주로 사용됩니다. 주철은 높은 압축 강도를 가지지만 인성이 낮아 급격한 충격에는 약할 수 있습니다.
    • 적용 사례: 디젤 엔진, 대형 트럭 엔진에 널리 사용됨.

5.2 건축 및 토목 산업

건축 및 토목 산업에서는 안전성과 내구성을 확보하기 위해 인성과 취성의 적절한 조합이 필수적입니다.

  • 철근 콘크리트 구조:
    • 철근(강철)은 인성이 높고 연성을 가지며, 콘크리트는 높은 압축 강도를 제공하지만 취성 재료입니다. 이 두 재료의 조합으로 인성과 취성을 보완하여 강도와 내진성을 높일 수 있습니다.
    • 적용 사례: 초고층 건물, 교량, 터널.
  • 유리창:
    • 유리는 높은 경도를 가지지만 충격에 의해 쉽게 깨지는 취성 재료입니다. 건축물에서는 강화 유리(Tempered Glass) 또는 접합 유리(Laminated Glass)를 사용하여 안전성을 향상시킵니다.
    • 적용 사례: 상업용 빌딩, 자동차 창문, 태양광 패널.

5.3 항공 및 우주 산업

항공 및 우주 산업에서는 무게 대비 강도가 높고 극한 환경에서 성능을 유지할 수 있는 재료 선택이 중요합니다.

  • 항공기 날개:
    • 항공기 날개는 비행 중 하중을 견디고 변형에 저항할 수 있어야 합니다. 탄소 복합재(Carbon Fiber Reinforced Polymer, CFRP)는 가벼운 구조를 구현하는 데 사용되지만, 적층 방향과 하중 조건에 따라 성능이 달라집니다. 금속의 연성 거동과 그대로 비교해 최적의 재료로 단정하지 않습니다.
    • 적용 사례: 보잉 787 드림라이너, 에어버스 A350.
  • 엔진 터빈 블레이드:
    • 터빈 블레이드에는 고온 강도와 크리프 저항성을 확보하기 위해 니켈기 초내열합금이 사용됩니다. 이를 단순히 “취성 재료라서 사용하는 합금”으로 설명하면 부정확합니다. 합금 조성과 미세구조, 온도에 따라 변형·파괴 거동이 달라집니다.
    • 적용 사례: 제트 엔진, 로켓 추진 시스템.

6. 결론 및 재료 선택 가이드

재료의 선택 시 인성과 취성의 특성을 올바르게 이해하는 것이 중요합니다. 특정 응용에서는 연성과 인성을 우선적으로 고려해야 하며, 일부 환경에서는 높은 강도를 가진 취성 재료가 적합할 수도 있습니다.

재료 선택 팁:

  • 높은 충격 저항이 필요한 경우 인성이 높은 재료 선택.
  • 높은 하중에는 강도뿐 아니라 파괴 거동, 결함, 사용 온도와 구조 조건을 함께 검토.
  • 복합 재료의 조합으로 두 특성을 균형 있게 활용.
