표면 거칠기 Ra 읽기: 측정 길이와 방향의 중요성

핵심 요약: Ra는 평가한 프로파일의 높이 편차를 절댓값으로 평균한 값입니다. 숫자를 비교할 때 단위뿐 아니라 프로파일 종류, 필터, 평가 길이, 위치와 방향까지 함께 확인해야 합니다.

한눈에 보는 순서

Ra 하나만 적힌 결과표에서 빠진 것

두 표면의 Ra가 모두 1.2 µm라고 적혀 있으면 같은 표면이라고 생각하기 쉽습니다. 하지만 평균값은 높이의 모든 배열을 보존하지 않습니다. 측정한 위치와 길이, 프로파일을 처리한 방식이 다르면 같은 숫자가 뜻하는 범위도 달라질 수 있습니다. 먼저 같은 조건으로 얻은 값인지 확인하고, 필요한 표면 기능이 평균 높이만으로 충분히 설명되는지도 구분하세요.

이 글은 거칠기 보고서를 읽는 기초 설명입니다. 실제 시편을 측정하거나 장비를 교정한 보고가 아니며 특정 제품의 합격 판정도 하지 않습니다. 아래 높이 배열은 식의 의미를 보여 주려고 직접 만든 등간격 가상 데이터입니다. 실제 장비의 원시 신호에 그대로 식만 적용하면 모든 규격의 Ra가 된다고 주장하지 않습니다.

Ra의 평균은 부호가 아니라 높이 편차의 크기

평균선에서 위쪽을 양수, 아래쪽을 음수로 나타낸 프로파일을 생각해 보세요. 양수와 음수를 그대로 더하면 상쇄될 수 있으므로 Ra는 높이 편차의 절댓값을 평균하는 개념입니다. NIST의 파라미터 설명은 이를 산술 평균 편차로 정의합니다. 등간격 가상 데이터에서는 절댓값 합을 점 개수로 나누어 간단한 예시를 만들 수 있습니다.

평균선과 평가할 프로파일이 정해졌다는 전제가 중요합니다. 장비의 기준 높이가 그대로 평균선이라는 뜻은 아닙니다. 기울기나 형상 성분과 필터 처리 등은 실제 평가 조건에 속합니다. 숫자 배열의 평균이 0인지부터 확인하고, 부호를 지운 평균과 제곱을 이용한 다른 파라미터를 혼동하지 마세요.

가상 등간격 높이 편차, 단위 µm
z = [-2, -1, 0, 1, 2]
mean(z) = (-2-1+0+1+2)/5 = 0
abs(z) = [2, 1, 0, 1, 2]
Ra_example = (2+1+0+1+2)/5 = 1.2 µm

참고용 제곱 평균 제곱근
Rq_example = sqrt((4+1+0+1+4)/5)
           = sqrt(2) ≈ 1.41421356 µm
Ra와 Rq는 서로 다른 계산입니다.
이 배열은 실제 장비 측정·필터 처리·규격 평가를 대체하지 않습니다.

같은 Ra도 다른 높이 분포를 가질 수 있다

위의 A와 B는 모두 절댓값 합이 6이고 점 개수가 5이므로 평균은 1.2 µm입니다. 그러나 A의 최대와 최소 차이는 4, B는 6입니다. 평균이 같다는 정보만으로 높은 봉우리나 깊은 골의 크기가 같은지는 알 수 없습니다. 표면 기능이 특정 돌출이나 골에 민감하다면 그 목적에 필요한 추가 정보도 검토해야 합니다.

이 비교는 직접 만든 산술 반례입니다. 특정 재료의 마찰, 밀봉, 도장 접착력이나 피로 특성을 시험한 결과가 아닙니다. Ra가 작을수록 어떤 기능도 항상 좋아진다는 결론도 내리지 않습니다. 성능과의 관계는 재료, 상대면, 윤활과 접촉 조건 등 해당 문제의 자료로 따로 확인해야 합니다.

프로파일 종류와 필터 조건을 먼저 맞춘다

보고서에서 R, P, W 같은 프로파일 구분과 필터 조건을 확인합니다. NIST와 Mitutoyo의 교육 자료는 높이 파라미터를 프로파일 종류에 따라 구분하고 거칠기와 더 긴 파장 성분을 처리하는 맥락을 설명합니다. 다른 처리 조건의 숫자를 그대로 비교하면 표면 차이와 처리 차이가 섞일 수 있습니다.

필터 이름과 컷오프 값을 기록할 때는 어느 파라미터에 사용한 설정인지 함께 적으세요. 설정 숫자가 같아 보여도 단위나 평가 방식이 다를 수 있습니다. 자료에 나오는 예시 설정을 모든 시편에 대한 추천값으로 옮기지 않습니다. 실제 도면·계약·시험 절차에서 요구하는 표준의 판과 조건을 확인해야 합니다.

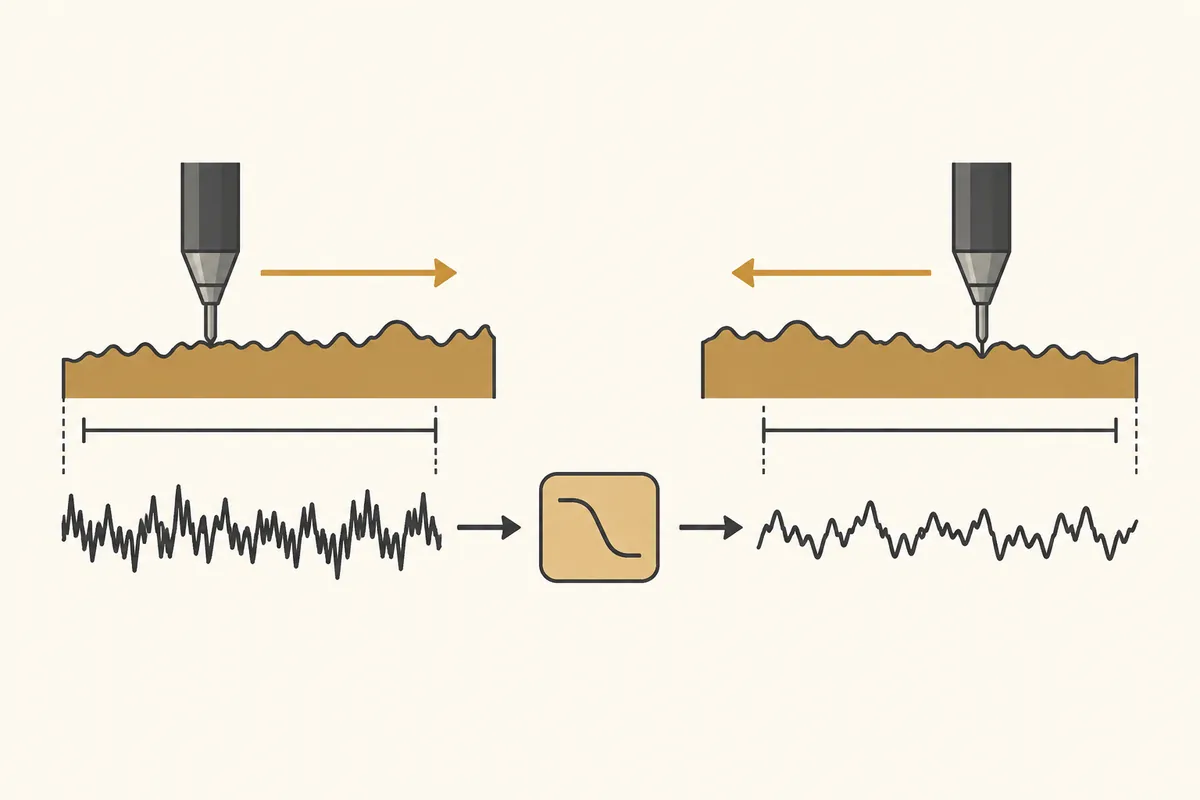

평가 길이와 총 이동 거리는 같은 말이 아니다

장비가 움직인 전체 길이와 결과 계산에 사용한 평가 길이를 구분해 읽습니다. 시작과 끝의 이동 여유가 포함되는 방식 등은 절차와 장비에 따라 확인할 항목입니다. 보고서에 길이 하나만 적혀 있으면 그것이 무엇의 길이인지 질문하세요. 길이를 늘리거나 줄인 결과를 같은 측정 범위의 반복값처럼 취급하지 않습니다.

작은 부품에서는 충분한 경로를 확보하지 못할 수 있습니다. 짧은 측정을 사용했다면 변경한 길이와 적용 절차를 남겨야 나중에 비교할 수 있습니다. 이 글은 짧은 경로를 썼다는 이유로 자동 합격·불합격을 정하지 않습니다. 요구된 길이를 충족하지 못한 경우의 처리 기준은 해당 평가 방법에서 확인합니다.

측정 방향을 기록해야 하는 이유

가공 결이 한 방향으로 나 있는 표면을 가정하면 그 결을 가로지르는 경로와 결을 따라가는 경로는 다른 높이 변화를 만날 수 있습니다. 이는 방향성 표면을 설명하기 위한 기하학적 예시입니다. 실제 측정 방향은 표면과 적용 절차의 요구를 따르고, 방향을 선택한 이유와 시편 기준의 각도를 기록할 수 있습니다.

예를 들어 길이 방향을 x, 폭 방향을 y라고 정의한 뒤 x 경로와 y 경로를 각각 표시하면 나중에 측정 위치를 찾기 쉽습니다. 단순히 세로 측정이라고만 적으면 시편을 돌렸을 때 의미가 바뀔 수 있습니다. 임의의 한 방향 결과만 보고 표면 전체의 모든 방향이 같다고 가정하지 않습니다.

촉침 크기와 측정 간격도 결과 조건이다

접촉 측정에서는 촉침의 형상과 반경 등도 측정 조건입니다. 좁은 골과 빠른 높이 변화를 읽는 방식은 사용한 장비의 특성과 처리 조건에 영향을 받을 수 있습니다. NIST의 교정 문서는 특정 장비와 설정, 불확실성 요인을 명시합니다. 그 문서의 수치를 모든 측정기의 기본값으로 쓰지 마세요.

보고서가 장비 이름만 보여 준다면 필요한 팁·간격·필터 설정이 별도 기록에 있는지 확인합니다. 서로 다른 측정 방법의 값이 다를 때는 하나를 틀렸다고 정하기 전에 동일한 표면과 경로, 조건을 비교했는지 봅니다. 실제 교정 상태를 조사하지 않았다면 장비가 교정됐다고 추정해 적지 않습니다.

µm와 mm를 바꿀 때 천 배 차이를 놓치지 않는다

1 mm는 1000 µm이므로 1.2 µm는 0.0012 mm입니다. 높이 값이 µm이고 경로 길이가 mm이면 같은 보고서에도 두 단위가 등장합니다. 숫자만 복사해 다른 프로그램에 붙일 때 단위 열을 함께 유지하세요. 예를 들어 1.2를 mm로 오해하면 원래 높이보다 천 배 큰 값을 기록하게 됩니다.

반대로 화면에 0.0012라고 표시됐다고 매우 작은 값이라 놀라기 전에 단위를 읽습니다. 표의 열 제목에 단위가 있으면 각 행의 숫자도 그 기준으로 해석합니다. 서로 다른 파일을 합칠 때는 공통 단위로 변환한 열과 원래 값·단위 열을 별도로 두면 변환 과정을 검토하기 쉽습니다.

반복값을 평균하기 전에 조건과 원값을 남긴다

표면의 위치마다 값이 달라질 수 있으므로 반복 측정의 목적을 정합니다. 같은 경로를 반복한 것인지 여러 위치를 조사한 것인지 분리하면 장비 반복성과 위치 차이를 혼동하지 않습니다. 여러 값의 평균만 남기면 특정 위치의 큰 값과 측정 조건을 다시 확인하기 어렵습니다.

가상 결과 1.0, 1.2, 1.4 µm의 평균은 1.2 µm이지만 이 세 숫자가 어디서 나왔는지는 평균으로 복원할 수 없습니다. 위치와 방향, 같은 설정인지 여부를 행별로 남기세요. 이 예시는 산술일 뿐 실제 반복성·불확실성 평가가 아닙니다. 합격 판정에 반복값을 어떻게 적용할지는 해당 절차를 따릅니다.

오래된 교육 자료와 현재 적용 기준을 구분한다

거칠기 자료에는 작성 당시의 ISO·JIS 표준 번호와 판이 들어 있을 수 있습니다. 공식 기관이나 제조사 자료라고 해서 본인이 적용해야 하는 최신 계약·규격의 판과 자동으로 일치하는 것은 아닙니다. 이 글의 출처는 원리와 보고 항목을 설명하기 위해 읽었으며 특정 표준 판을 현재의 보편적 의무로 제시하지 않습니다.

현재 평가에서 요구하는 표준의 이름, 판과 별도 지정 조건을 먼저 확인하고 교육 자료의 식·기호를 그 맥락에서 읽으세요. 같은 Rz라는 이름도 정의를 확인하지 않고 임의의 최대−최소 배열값에 붙이지 않습니다. 계산 예시에서 사용한 배열의 범위는 범위라고 표시했고 규격 파라미터 평가를 했다고 주장하지 않았습니다.

비교 가능하다는 결론의 최소 조건

결과를 비교하기 전에 같은 파라미터와 단위인지, 위치·방향·길이·필터·측정 방식이 목적에 맞게 일치하는지 확인합니다. 조건이 다르면 차이를 설명하거나 동일 조건으로 다시 평가하는 단계가 남습니다. 한 자리 숫자가 비슷하다는 이유만으로 표면 상태와 성능이 같다고 결론 내리지 않습니다.

최종 메모는 Ra값과 조건표, 실제 적용 절차, 아직 확인하지 못한 항목을 함께 보관하는 형태가 좋습니다. 이 글의 가상 배열은 평균 파라미터의 정보 한계를 보여 주고, 기록표는 측정 보고서를 질문할 때 활용하도록 직접 작성했습니다. 실제 측정값이나 인증·검사 합격을 만들어 넣지 않았습니다.

공식 출처와 확인 범위

• NIST — 높이 파라미터와 Ra 정의
• NIST — 표면 거칠기·단차 교정 조건과 불확실성
• Mitutoyo — 표면 거칠기 기초와 프로파일 구분

공식 자료 확인일: 2026-10-08. 발행일 재확인 항목: 정의·단위와 실제 적용 표준의 판, 측정 경로·길이·필터·장비 조건. 제시 자료의 예시 설정을 보편적 추천값으로 쓰지 않음.
