비강도란? 뜻·공식·단위와 계산 예제, 비강성과의 차이

비강도(Specific Strength)는 재료의 강도를 밀도로 나눈 값입니다. 같은 무게로 얼마나 큰 하중을 견딜 수 있는지 비교할 때 쓰며, 기본식은 비강도 = 강도 σ / 밀도 ρ입니다. 강도가 높거나 밀도가 낮을수록 비강도가 커지지만, 가볍다는 이유만으로 비강도가 높은 것은 아닙니다.

1. 비강도 뜻과 공식

비강도는 금속뿐 아니라 복합재료 등 여러 재료를 비교할 때도 사용합니다. 이때 강도에 항복강도와 인장강도 중 무엇을 사용했는지 먼저 확인해야 합니다. 한 재료의 항복강도와 다른 재료의 인장강도를 섞으면 같은 기준의 비교가 아닙니다.

σspecific = σ / ρ
σ: 비교에 사용한 강도, ρ: 재료의 밀도

2. 비강도 단위와 계산 예제

강도를 Pa, 밀도를 kg/m³로 넣으면 단위는 Pa·m³/kg이며, 이는 N·m/kg 또는 m²/s²와 같습니다. MPa와 g/cm³로 주어진 자료는 단위를 변환한 뒤 계산합니다.

• 1 MPa = 1,000,000 Pa
• 1 g/cm³ = 1,000 kg/m³

다음은 계산 방법을 보여 주는 가상 재료의 예입니다. 특정 합금의 실제 시험값은 아닙니다.

가상 재료	같은 기준의 강도	밀도	비강도
A	300 MPa	2.70 g/cm³	약 111,111 N·m/kg
B	600 MPa	7.80 g/cm³	약 76,923 N·m/kg

A의 계산은 300,000,000 Pa ÷ 2,700 kg/m³입니다. B는 강도 자체가 더 높지만, 이 가정에서는 밀도 차이 때문에 A의 비강도가 더 큽니다. 실제 재료를 비교할 때는 합금 등급, 열처리 상태, 시험 온도와 하중 방향까지 맞춰야 합니다.

3. 강도·비강도·비강성의 차이

특성	비교하는 값	주로 보는 질문
강도	항복 또는 파괴 기준의 응력	얼마나 큰 응력을 견디는가?
비강도	강도 / 밀도	무게를 고려하면 어느 재료가 유리한가?
비강성	탄성계수 E / 밀도	무게에 비해 변형을 얼마나 억제하는가?

비강도가 높다고 항상 덜 휘는 것은 아닙니다. 변형이 문제라면 탄성계수와 형상도 살펴봐야 합니다. 강도와 경도의 차이, 응력–변형률 곡선의 강도와 탄성계수를 함께 보면 용어를 구분하기 쉽습니다.

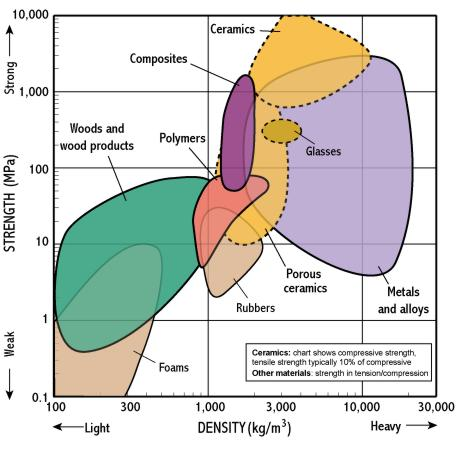

4. 강도–밀도 차트 읽는 방법

가로축은 밀도, 세로축은 강도입니다. 같은 밀도에서는 위쪽일수록, 같은 강도에서는 왼쪽일수록 비강도가 높습니다. 다만 로그 축 차트의 좌표만 보고 값을 단순히 빼거나, 원점과의 거리를 비강도로 해석하지 않습니다. 비교할 강도와 밀도의 실제 값을 읽어 σ/ρ를 계산해야 합니다.

5. 비강도를 활용할 때 확인할 조건

• 항공·자동차·자전거 등 무게 제한이 있는 부품에서 후보 재료를 좁히는 지표로 활용합니다.
• 인장 하중을 받는 단순 부재와 굽힘·좌굴이 지배적인 부재는 재료 선택 기준이 다를 수 있습니다.
• 피로, 부식, 접합 방법, 온도, 비용과 가공성도 함께 확인합니다. 비강도 하나로 최적 재료를 확정하지 않습니다.

6. 자주 묻는 질문

밀도가 낮으면 비강도가 높은가요?

강도가 같다면 밀도가 낮은 재료의 비강도가 높습니다. 강도도 함께 낮아지면 결과가 달라질 수 있으므로 두 값을 모두 계산해야 합니다.

비강도와 인장강도는 같은 뜻인가요?

인장강도는 인장 시험에서 얻는 강도 값이고, 비강도는 선택한 강도 값을 밀도로 나눈 값입니다. 인장강도를 사용해 비강도를 계산했다면 그 기준을 함께 표시합니다.

관련 글과 참고 자료

• 티타늄과 스테인리스 비교: 재료 등급과 물성 자료 읽기
• 강도와 경도: 서로 다른 재료 특성
• Cambridge Engineering Materials: Strength–Density 차트와 비강도 정의
